Sanace poškozených břehů a ochranné hráze z výrobků dodávaných společností HORIZONT – SILIDUR

Společnost HORIZONT – SILIDUR, která je na trhu již od roku 1993 vyrábí, případně dodává výrobky, kterými lze velmi rychle a účinně opravit poškozené hráze, břehy vodních toků, svahy komunikací a případné sesuvy svahů po nedávných povodních.

Sanace betonovými svahovkami, které jsou zkonstruovány pro použití v tekoucích vodách.

Tyto opravy, rekonstrukce, případně novostavby se budují skládáním jednotlivých svahovek na vazbu s hutněným zásypem. Svahovky „Wasser Lőffel“ z vyráběné řady betonových svahovek „Lőffelstein“ mají navržený tvar tak, aby ani tekoucí voda nemohla odnášet a vymílat vhodný hutněný zeminový zásyp, kterým je konstrukce zasypána.

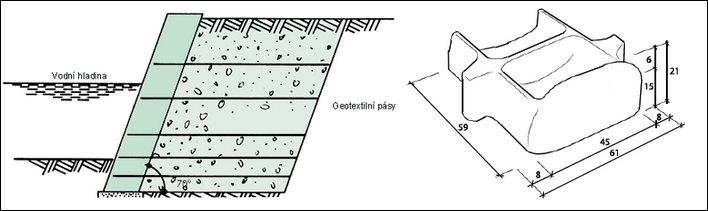

Skladba skládané konstrukce z těchto svahovek je patrna z tohoto schématu.

Svahovkami se obkládá návodní strana konstrukce (použití je možné a zvlášť vhodné i pro návodní strany hrází vodních nádrží) při obnově zničeného břehu či ochranné hráze nebo návodní strana nově budované zemní hráze. Spotřeba těchto svahovek je 12 ks/m² pohledové plochy konstrukce a jsou dodávány na standardních paletách po 16 ks.

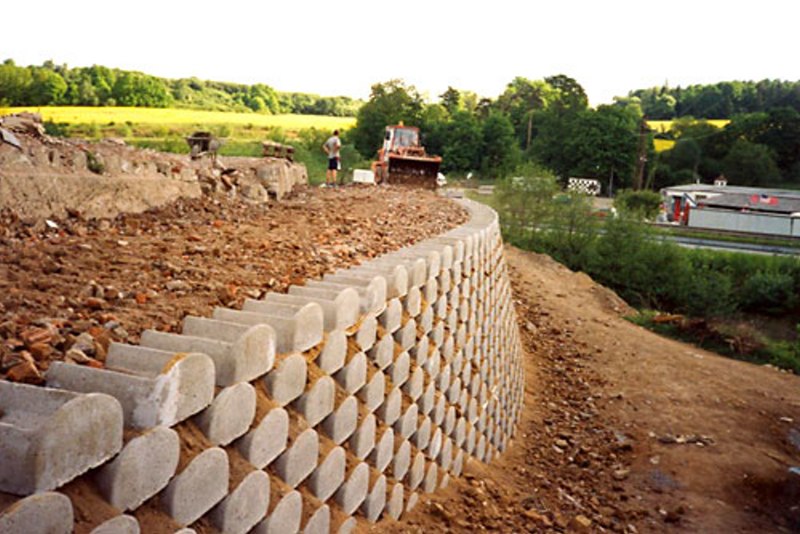

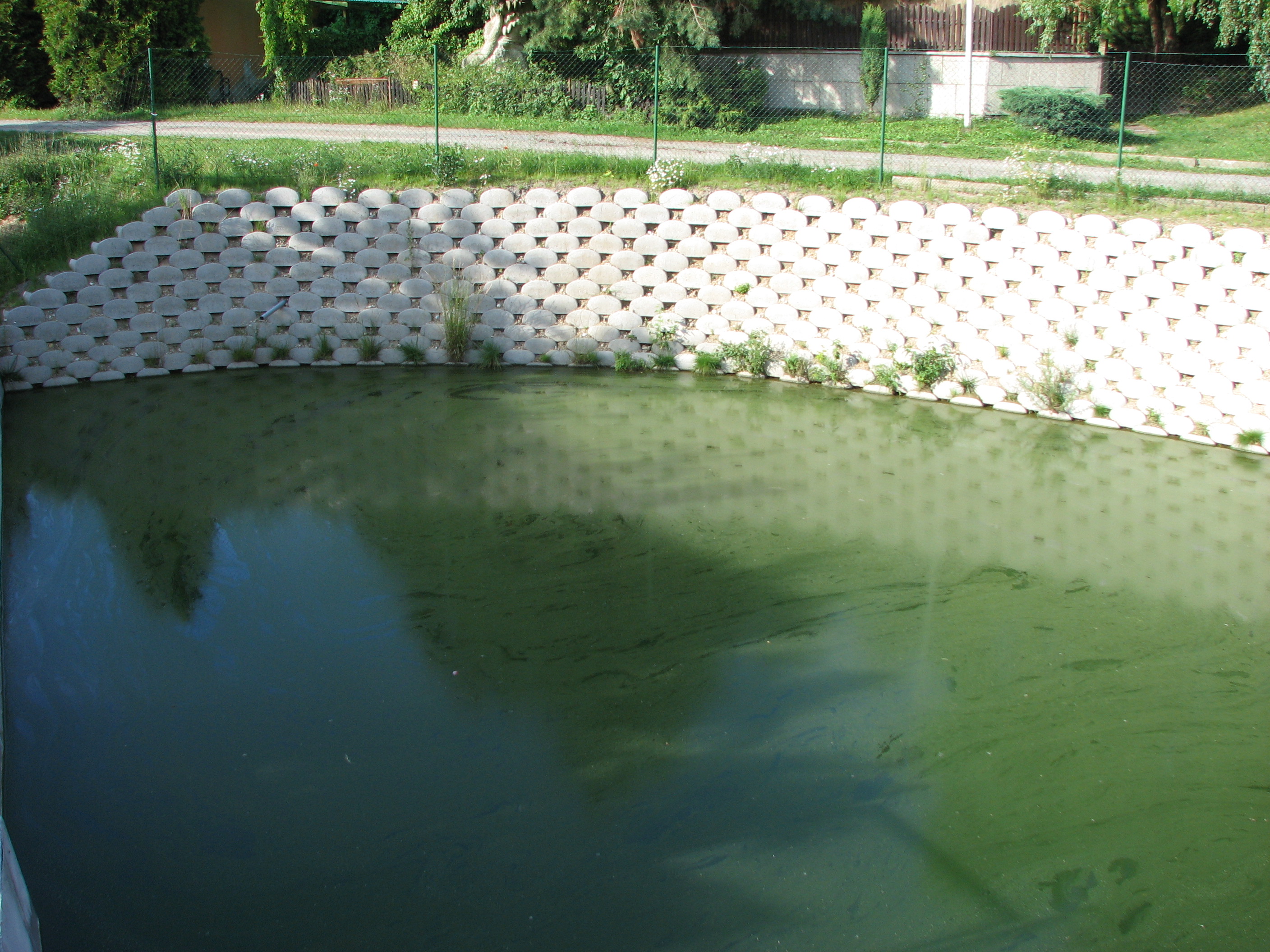

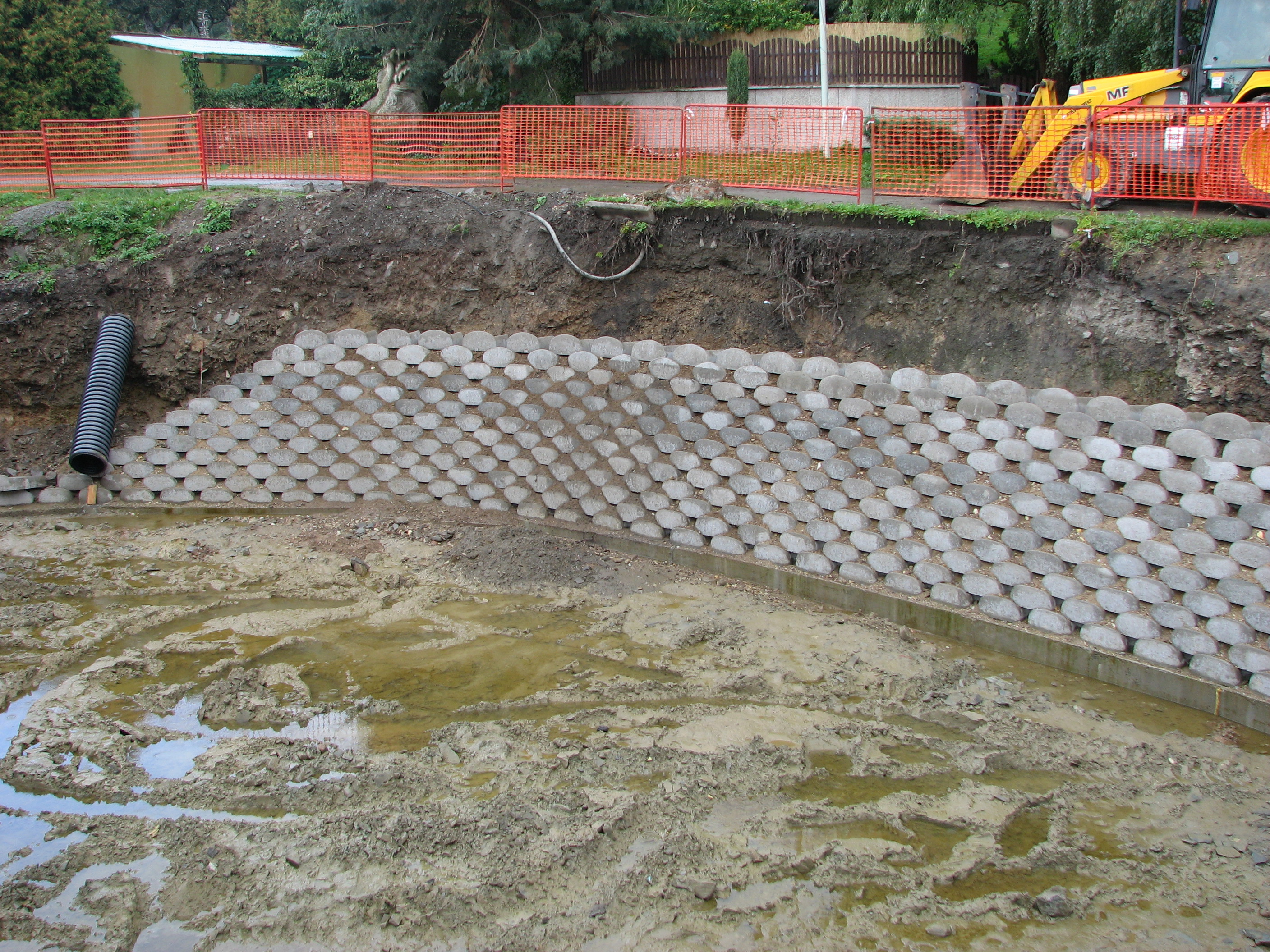

Největší a nejlepší zkušenosti s použitím svahovek „Wasser Lőffel“ jsou z alpských zemí, zvlášťě ze severu Itálie, kde skládané hráze z těchto výrobků usměrňují vodní toky i při náhlých bleskových povodních v alpských údolích. Vesměs dobré výsledky jsou také z Kansas City v USA i jiných míst. Na následujících obrázcích je vidět budování břehu vodní nádrže poblíž Šternberku na Moravě.

Výhodou skládaných konstrukcí z betonových svahovek „Wasser Lőffel“ je okamžité casino fungování každé konstrukční vrstvy hned po položení a zhutnění zásypu, nevýhodou pak relativně malá konstrukční výška svahovky, která „prodlužuje“ dobu nutnou k výstavbě. Celá řada svahovek „Lőffelstein“ je certifikována a výrobce HORIZONT – SILIDUR má navíc i příslušný certifikát ISO.

Sanace kombinovanými prvky z pozinkované ocele a betonových kotevních desek z řady „ERDOX“

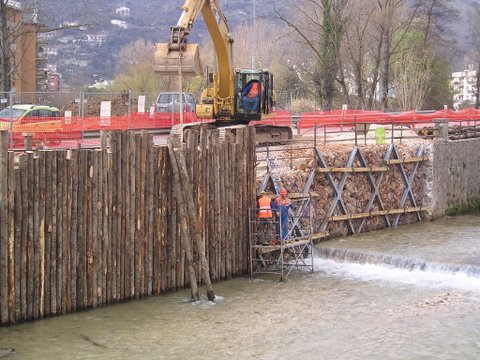

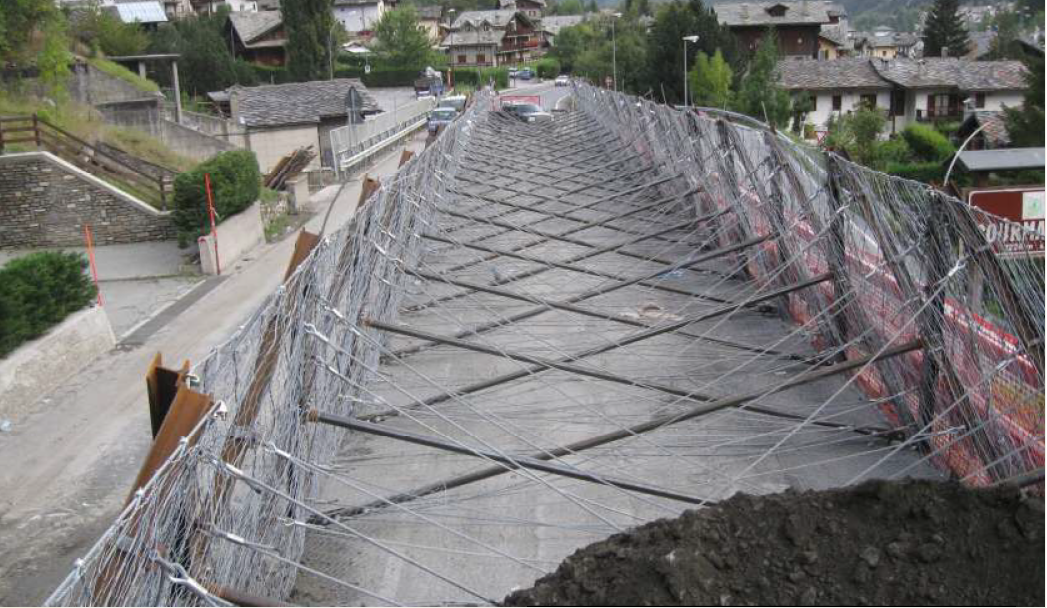

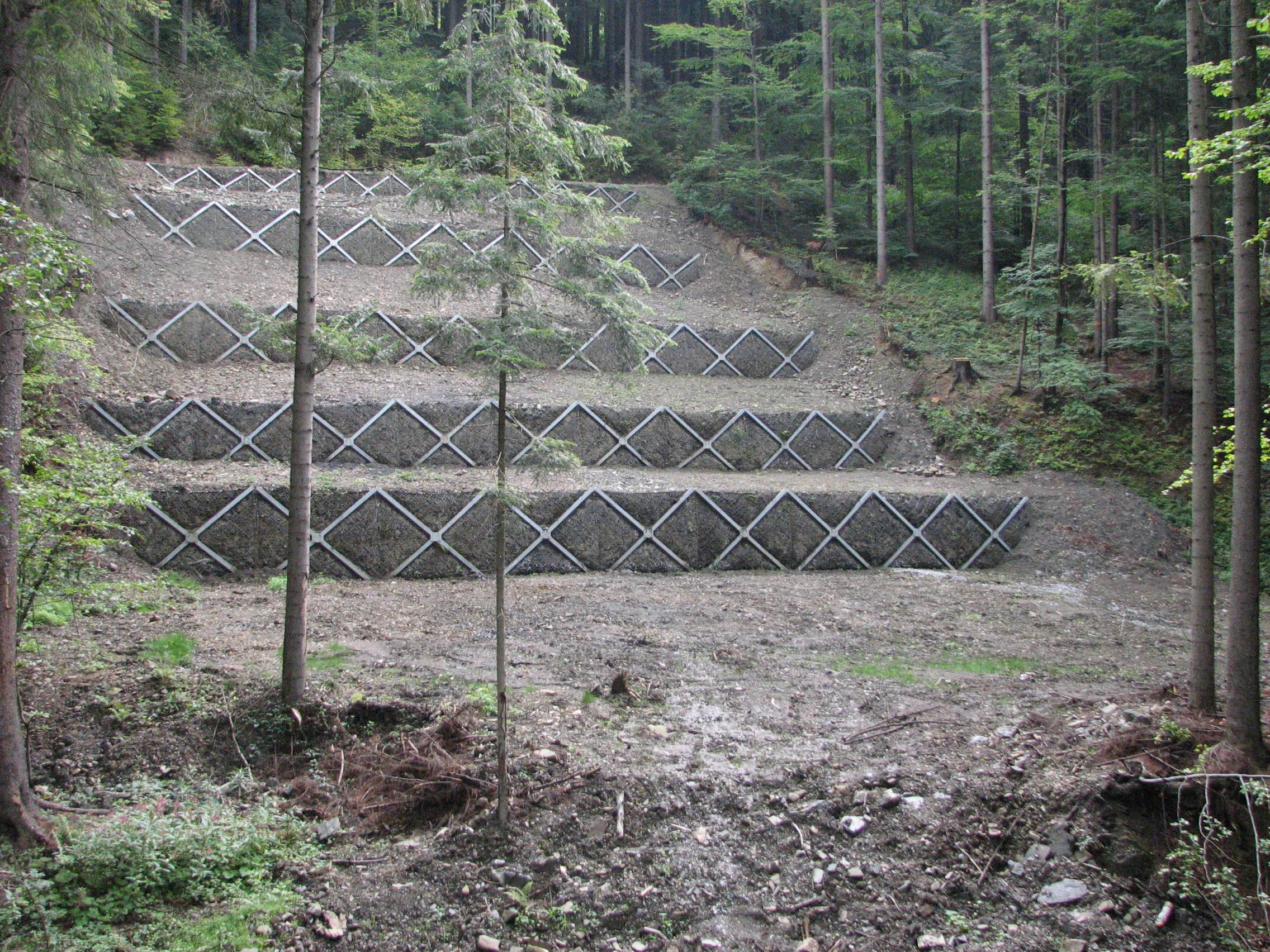

Výrobky této řady jsou vyráběny společností Betonform v severní Itálii, ocelové části do ČR dováží HORIZONT – SILIDUR, betonové kotevní desky společnost vyrábí ve své výrobně. Tato řada je alternativou pro (celkem pracné) gabionové zdi. Prvky jsou původně určeny pro lavinové zábrany v Alpách, postupně se ale jejich použití stále rozšiřuje na sanace sesuvů zemních svahů, sanace erozních rýh, nábřežních zdí, podchycování komunikací a v poslední době zejména i na rychlou výstavbu ochranných protipovodňových hrází.

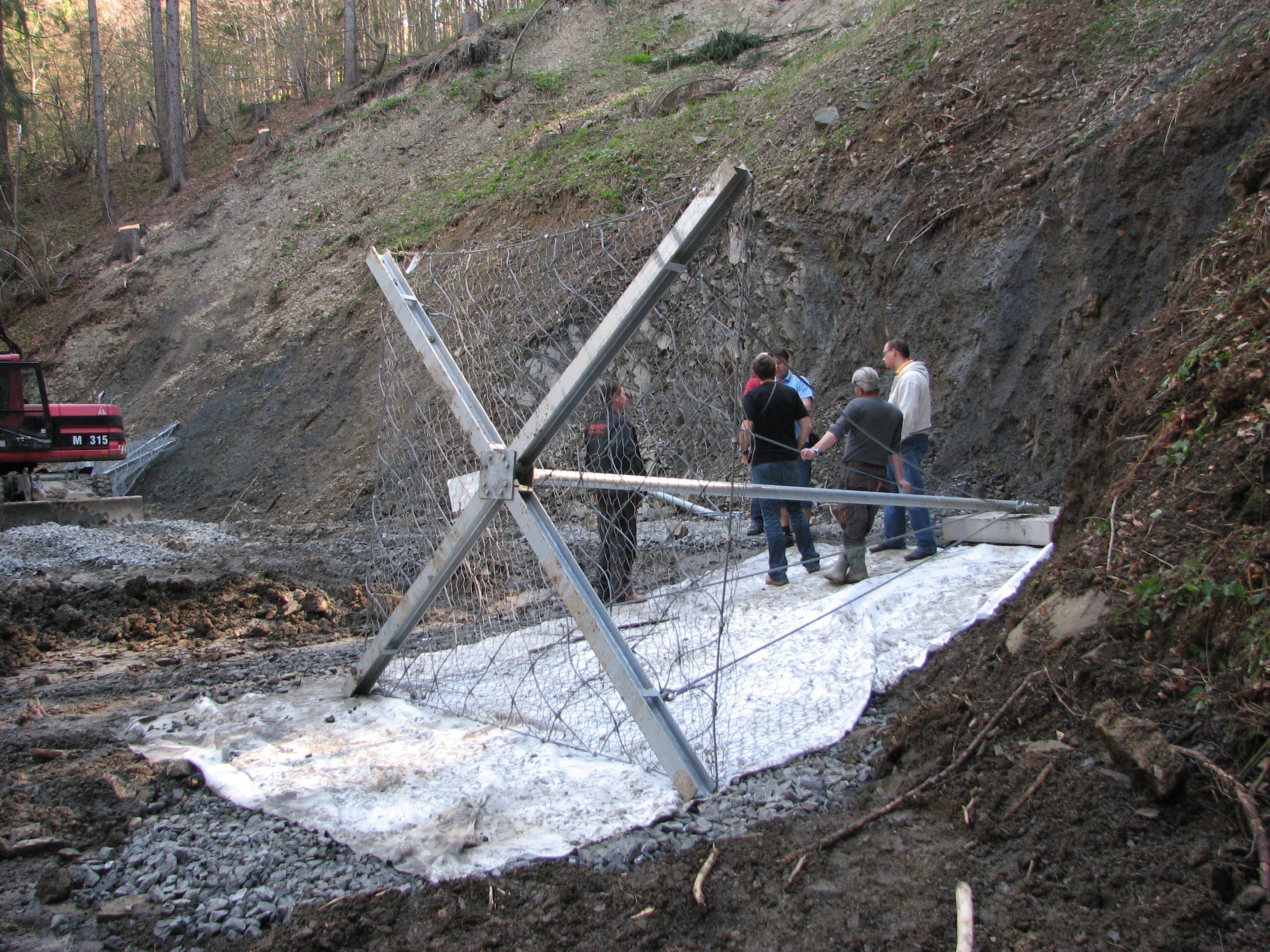

V ČR byly dosud použity 2 prvky z uvedené řady, které se liší ve velikosti, tím i jejich použitím. Menším z obou prvků je „ERDOX Junior“ o rozměrech 200 x 250 cm, konstrukční „vrstva“ je tedy 200 cm, pootočením prvku o 90° 250 cm.

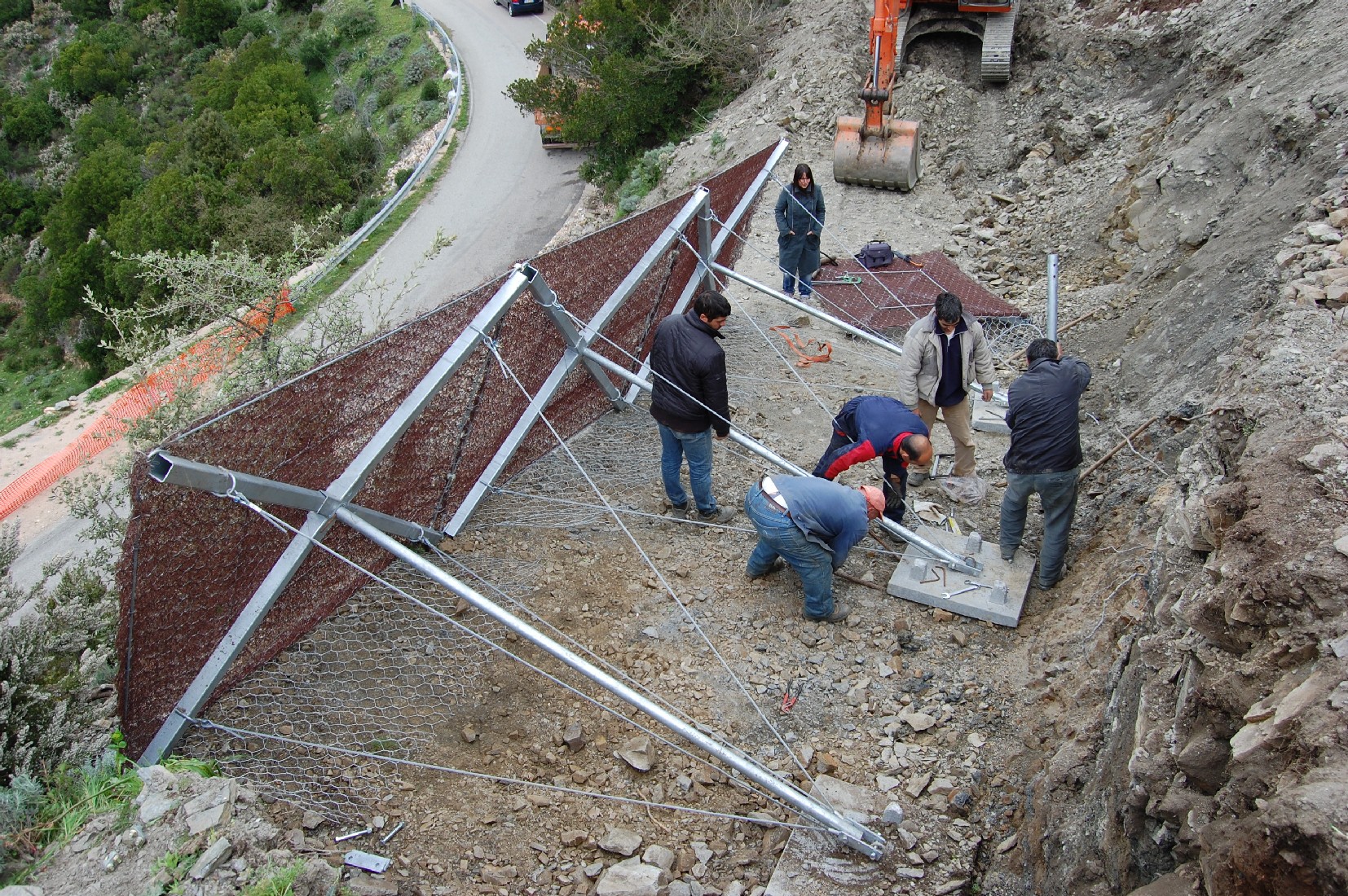

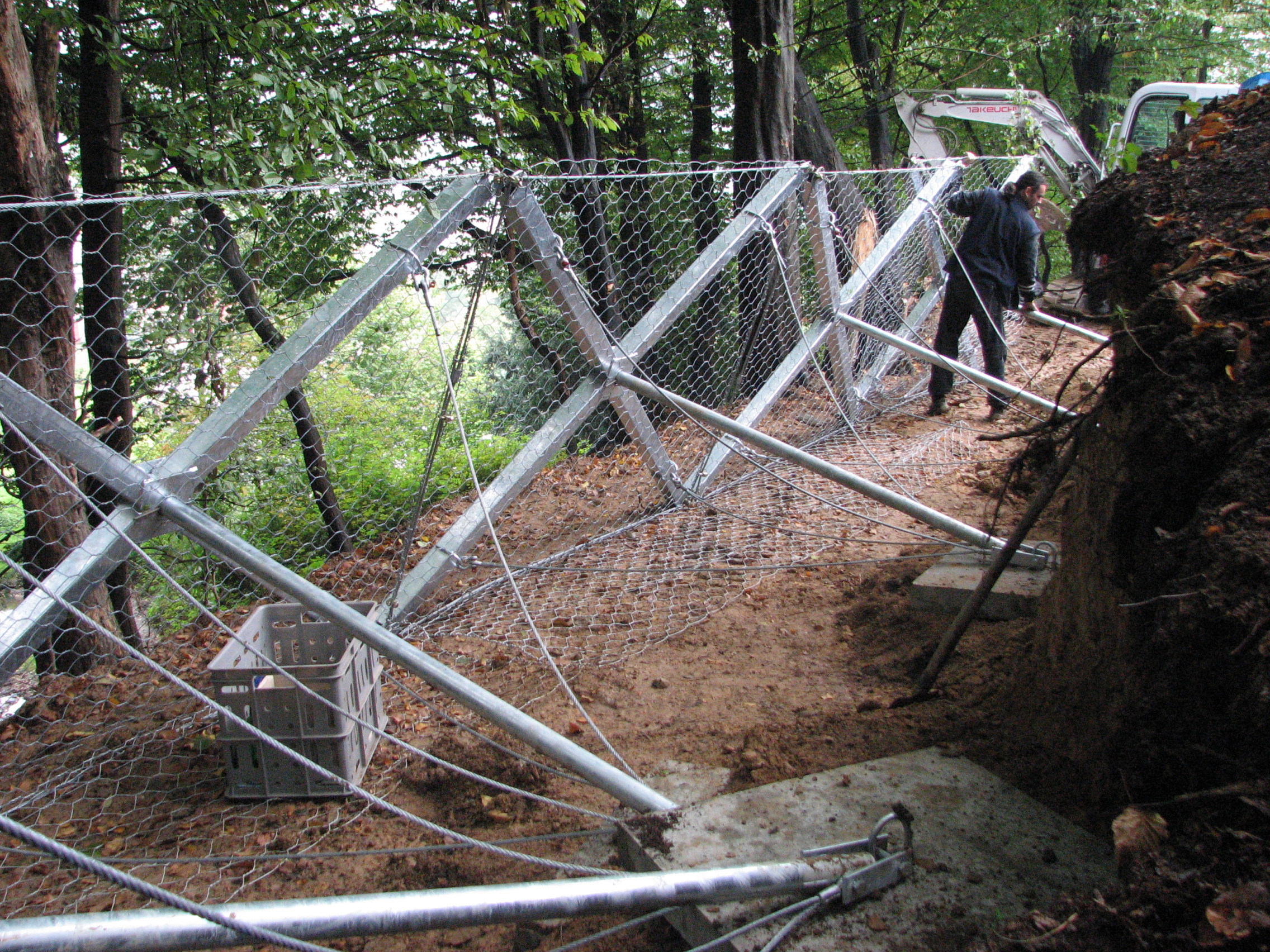

Výrobek je z válcovaných, silně pozinkovaných ocelových profilů, pozinkovaného pletiva, kotevních pozinkovaných lan, střední kotevní tyče (standardně o délce 2 až 2,5 m), vše případně doplněno geomříží na lícové straně. Celá soustava je ukotvena do betonové kotevní desky, může být použita ale i kotva v případě kotvení do skalního podloží. Ocelová část má hmotnost pouhých 100 kg, výhodou je proto i relativně malý podíl dopravních nákladů na převoz na místo zabudování. Příklady použití: sanace svahu v Železném Brodě , ochranná hráz.

Větším prvkem této řady je „ERDOX Terra“ o rozměrech 310 x 360 cm. Výrobek je větší, masivnější a proto únosnější, přepravuje se (kvůli velkým rozměrům) ve složeném „pohotovostním“ stavu, montáž před uložením trvá přibližně 20 minut.

Výhody uvedené řady výrobků je především rychlá strojní pokládka prvků a rychlý, rovněž strojní zásyp a hutnění zeminy zásypu. Životnost těchto konstrukcí se udává 100 let, odborně je pod dohledem geotechnických projekčních kanceláří v alpských zemích. Nespornou výhodou je také hmotnost zásypu, která, stejně jako u betonových svahovek, výrazně přispívá ke stabilitě hotového díla. Sluší se přiznat i potenciální potíže. Horší dostupnost v nepřístupném terénu, u „ ERDOX Terra“ téměř nutnost osazení jeřábem, firma Betonform řeší tyto nedostatky použitím vrtulníku.
